High Precision Semiconductor Equipment Die Bonding Machine Fully Automatic Double Swing Die Bonder

نام تجاری:	HOSON
شماره مدل:	GTS80AH-I
مقدار تولیدی:	1
قیمت:	28000
جزئیات بسته بندی:	بسته بندی خلاء به همراه بسته بندی جعبه چوبی
شرایط پرداخت:	t/t

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

کاربرد:

منبع نور

دستگاه نیمه هادی Die Bonder Smt Machine

حداکثر اندازه تخته:

500mmx120mm

وضعیت:

اصلی جدید

استفاده:

SMD LED SMT

اجزای اصلی:

PLC ، موتور ، یاتاقان ، گیربکس ، موتور ، کشتی فشار ، دنده ، پمپ

مارک:

بذله گو

قابلیت ارائه:

ظرفیت توليد 50 واحد در ماه است

توضیحات محصول

Semiconductor Equipment Die Bonding Machine Fully Automatic Double Swing Die Bonder Die Bonding Machine

Strip Die Bonder-Dual Dispensing

Machine Features
● Front-loading and rear-loading methods, compatible with a docking station, facilitate operator operation and connection, improving production cycle time;
● Utilizes internationally leading dual die bonding, dual dispensing, and dual wafer search systems;
● Utilizes a direct-drive motor to drive the bonding head;
● Utilizes a linear motor to drive the wafer search platform (X/Y) and feed platform (B/C);
● Utilizes an automatic angle correction system for the wafer frame;
● Equipped with an automatic wafer ring loading and unloading system, effectively improving production efficiency;
● Precision automation equipment effectively ensures that businesses improve production efficiency and reduce costs, thereby effectively enhancing their competitiveness.

Mainly used in flip-chip applications such as 0.5-meter flexible light strips

Cycle: 150ms

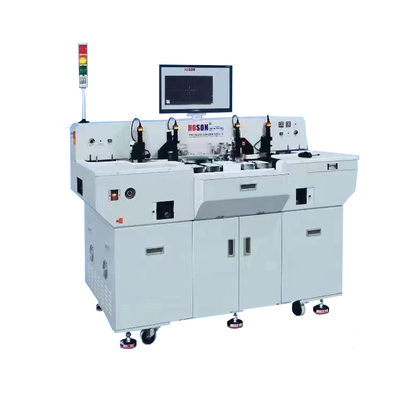

High Precision Semiconductor Equipment Die Bonding Machine Fully Automatic Double Swing Die Bonder 0

Product specification

Production Cycle	150ms cycle depends on chip size and bracket
XY Accuracy	±1mil(±0.025mm)
Die Rotation	±3°
Die XY Workbench
Die Dimensions	3mil×3mil-80mil×80mil (0.076mm0.076mm-2mm2mm)
Max. Angle Correction	±15°
Max. Die Ring Size	6″ (152mm) outer diameter
Max. Die Area	4.7″ (119mm) after expansion
Resolution Ratio	0.04mil (1μm)
Thimble Z Height Stroke	80mil(2mm)
Image Recognition System
Grey Scale	256 (Level Grey)
Resolution	720(H)×540(V)(Pixels)
Die Bonder’s Swing Arm-and-hand system
Swing Arm of Die Bonder	105° rotatable die bonding
Die Bond Pressure	Adjustable 30g-250g
Loading Workbench
Range of Stroke	500mmx120mm
XY Resolution	0.02mil(0.5μm)
Suitable Holder’s Size
Length	300mm-500mm
Width	80mm-120mm
Facilities Needed
Voltage/Frequency	220V AC±5%/50HZ
Compressed Air	0.5MPa(MIN)
Rated Power	1200W
Gas Consumption	40L/min
Volume and Weight
Length x Width x Height	1900×980×1620mm
Weight	1200KG

Applications:

For LED packaging, screen display field, consumer electronics, smart home, intelligent lighting and other fields of high-precision & high-speed solidification equipment.

Applicable products: LED 2835,5050,21211010,0603,020, semiconductor and COB LED products such as solid crystal.

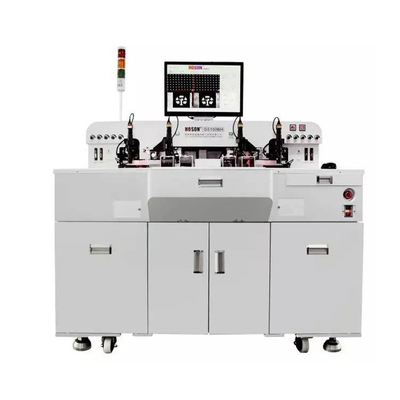

High Precision Semiconductor Equipment Die Bonding Machine Fully Automatic Double Swing Die Bonder 1
